今回は、ネットワークを超えた通信の流れについて学習していきます。

あれ、「通信の流れ」って以前も学習したような記憶が……。

石田先生

以前学習したのは、同一ネットワーク内での通信の流れでした。

前回は通信したい相手のMACアドレスを問い合わせる仕組みについて学んだんでしたよね。

石田先生

よく覚えていますね。立派です。

同一ネットワーク内での通信ではスイッチングハブが重要な役割を果たしていましたが、ネットワークを超える通信ではルータがかなめとなります。

それでは、ネットワークを超えた通信の流れについて見ていきましょう。

今回も、宛先IPアドレスはわかっているという前提で解説を進めていきます。

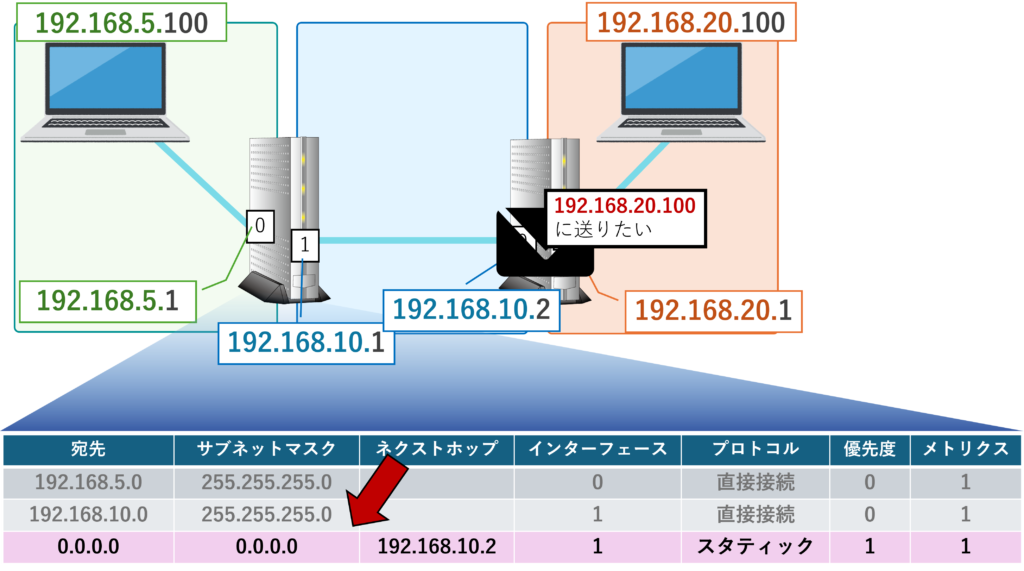

自分のIPアドレスは「192.168.5.100」です。

左上のPCが自分ですね。

自分のPCと繋がっているルータAには、ルーティングテーブルがあります。

このルータは、一般家庭の場合はISP（インターネットサービスプロバイダ）から送られてきたブロードバンドルータであることが多いです。

石田先生

ルーティングテーブルについては別の記事で詳しく解説をしますので、今回は「ルータの中に宛先の一覧があるんだな」という認識をしてもらえれば大丈夫です。

スイッチングハブにMACアドレステーブルがあったのと似たような感じですね。

自分のPCから、「192.168.20.100」のIPアドレスを持つ相手に対してパケットを送りたいというのが今の状況です。

自分のPCのネットワークアドレスは「192.168.5.0」で、相手のネットワークアドレスは「192.168.20.0」であるため、異なるネットワークに通信するためにはルータを経由する必要があります。

同じネットワーク内であれば、すでに学習した流れで通信が行われていくはずですね。

まずは自分のPCからルータAにパケットが送信されます。

ルータAのルーティングテーブルには「192.168.20.0」のIPアドレスは登録されていないため、宛先「0.0.0.0」の場合の指示が使われます。

ルータは自分が直接接続されている相手のIPアドレスはわかるけれど、繋がっている先のルータが何に接続されているかまではわからないのですね。

石田先生

そうなのです。そこで使われるのが宛先「0.0.0.0」の場合の指示と「ネクストホップ」です。

「0.0.0.0」を見てみると、ネクストホップが「192.168.10.2」となっています。

※ネクストホップとは、データパケットを次に転送する先のルータやデバイスを指す用語です。
ルーティングテーブルは、ネットワークを経由して目的地にパケットを届けるための情報を持っており、その中で「ネクストホップ」は重要な役割を果たします。
具体的に言うと、ルータが特定のIPアドレスにパケットを送信する際、直接その目的地に接続されていないことが多いため、次の中継点（つまり「ネクストホップ」）にパケットを渡すことで目的地に近づけます。
この中継点がどのルータか、もしくはどのネットワーク機器かを示すのが「ネクストホップ」の情報です。

つまり、今回の場合ルータAはネクストホップである「192.168.10.2」の宛先（ルータ）にパケットを送信します。

「192.168.10.2」の場合、インターフェースが「1」と登録されているので、「1」の出口からパケットを流します。
